輥式破碎機的結構原理及參數
作者: 華機重工 來源: www.xmnanya.cn
導讀：
輥式破碎機主要用于破碎煤、花崗巖、玄武巖、鐵礦石、石灰石、石英巖等物料。在實踐中，輥式破碎機的結構和工作原理會(huì )影響礦石生產效果。為此，輥式破碎機的結構原理、電氣、
輥式破碎機主要用于破碎煤、花崗巖、玄武巖、鐵礦石、石灰石、石英巖等物料。在實踐中，輥式破碎機的結構和工作原理會(huì )影響礦石生產效果。為此，輥式破碎機的結構原理、電氣、電機及基本參數進行了分析研究。
1.輥式破碎機的結構和原理
輥式破碎機主要部件是齒輪。兩個齒輪沿軸和軸平行分布，需要控制齒輪數。工作原理是兩個齒輪翻轉，然后進入齒輪的物料被壓碎。在兩個不同方向的旋轉力的支撐下，將大塊物料粉碎，得到大小合適的物料。材料首先從齒輪進入兩個輪子之間。當一大塊物料進入齒輪時，會(huì )受到齒輪剪切力的沖擊，使物料破碎。當物料硬度過高，達不到良好的粉碎效果時，物料在螺桿的控制下翻轉，在第二階段進行第二次粉碎，材料進入第二階段并滾動。齒輪轉動后，在初軋過程中兩齒輪之間的盤根面積增大，齒輪轉動時盤根的截面積越來越小。當齒輪和開口銷重疊時，重型材料將被開口銷覆蓋。這時，通過齒輪的轉動，材料會(huì )被切割得很細，材料會(huì )斷裂。
2.輥式破碎機的功率確定和電機選擇
在電機選擇過程中，要確定輥式破碎機的功率。這為電機選擇提供了理論依據。輥式破碎機的功率對設計有重要影響，因此在設計輥式破碎機之前需要準確計算功率，理論計算方法在輥式破碎機原設計的基礎上，對公式計算的功率值進行了驗證，并對設備進行了創(chuàng )新，但沒有大回路的實際數據，無法通過驗證公式來分析功率值是否正確。
1.通過對相關數據的分析可以確定，在計算輥式破碎機的功率時，可以通過理論分析來確定單位輸出所消耗的功率，該方法特別適用于破碎大體積物料和細磨物料。
2.通過上述分析結果，可以確定輥式破碎機工作環境，在輥式破碎機過載時對其功率的影響，一般來說，大塊體積的物料用的電機是YB180L電機，額定功率一般為11KW。
3.在分析輥式破碎機的基本參數和確定輥式破碎機的轉速時，通常會(huì )設定相對較快和相對較慢的轉速，輥式破碎機高速齒輪的圓周速度一般在2.7-4.9m/s之間，慢速齒輪的圓周速度一般在1.3-2.0m/s之間，如果齒輪的傳動速度比較快，會(huì )產生大量的煤粉。因此，在齒輪破碎過程中，如果物料體積較小，應采用緩慢破碎的方法。齒輪速度通?？刂圃?0r/min。根據組合輥式破碎機的相關設計要求和特點，齒輪長度一般為500 mm左右，齒輪直徑一般為500 mm左右，齒輪中間距離一般為500 mm左右，軸半徑一般為150mm，齒輪一般為梯形。

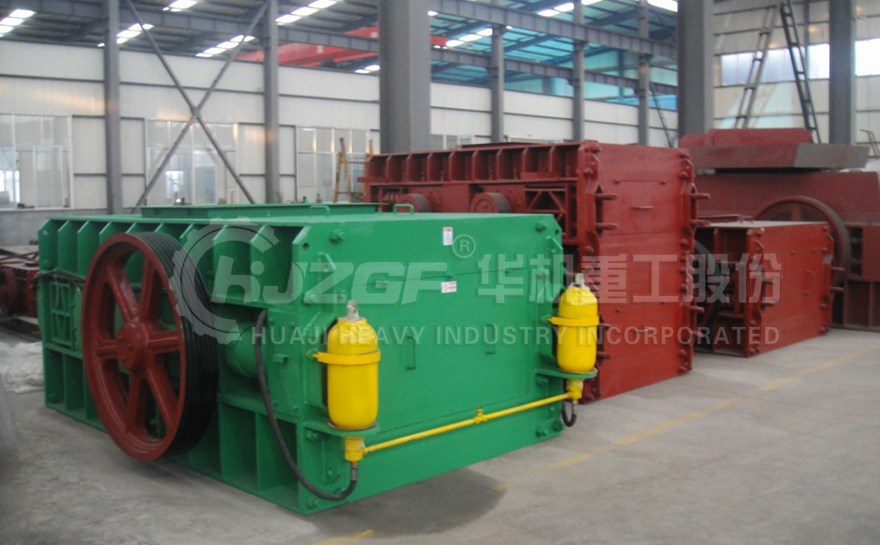

華機重工輥式破碎機設備實拍
在這里詳細介紹了輥式破碎機的原理和主要部件的參數，從根本上提高了輥式破碎機的生產效率和企業的效率。
