輥式破碎機輥輪結構改進方案
作者: 華機重工 來源: www.xmnanya.cn
導讀：
輥式破碎機是一種節能破碎設備，廣泛用于礦山、水泥廠、磚廠破碎水泥原料、熟料、高爐渣、石灰石、煤炭等脆性物料。輥式破碎機可以充分發揮破碎設備的生產能力，提高產量，降
輥式破碎機是一種節能破碎設備，廣泛用于礦山、水泥廠、磚廠破碎水泥原料、熟料、高爐渣、石灰石、煤炭等脆性物料。輥式破碎機可以充分發揮破碎設備的生產能力，提高產量，降低總能耗。此外，大大改善了工作環境，減少了生產中的粉塵大和噪音大等對環境的污染等問題。
輥式破碎機有較大的缺點：輥輪表面磨損嚴重。經過輥式破碎機安裝使用后，表面磨損較大，此外，輥輪使用壽命短，生產成本和維護成本也高。這些缺點會(huì )影響輥式破碎機的生產率，因此輥輪的結構優化設計尤為重要。為了提高輥式破碎機的工作效率和使用壽命，輥式破碎機的輥軸進行了研究設計。
輥輪結構：
1.輥式破碎機的輥軸通常用42CrMo鑄造，常用的輥面有兩種。一種是可更換的耐磨輥壓面，由耐磨性好的合金材料制成。一種是堆焊輥壓面，是現在常用的厚度為7 mm的堆焊輥壓面。
2.輥輪表面耐磨層技術應用效果不理想，價格昂貴，易磨損，使用壽命短。耐磨層容易磨損，使用時變得更光滑，不能有效固定材料，降低生產率。因此，提高輥面耐磨層的性能，延長輥式破碎機的壽命是目前的主要改進方向。輥輪結構的改進旨在克服現有輥軸的缺陷，輥面輥軸的設計可以大大提高輥式破碎機的工作效率和使用壽命。
3.輥輪的表面總是不平整的，因此，如果在輥面中插入一種與原輥面耐磨性不同的材料，耐磨性往往會(huì )降低，耐磨性會(huì )非常好。磨損會(huì )在使用過程中形成凸條和凹凸槽，以保持輥面。耐磨合金鋼鑄面板的輥面為兩個鑄造輥軸，各種耐磨合金鋼板鑄造成一體，形成輥面有凹凸槽的主體。由于鑄造氣缸和耐磨合金鋼板的耐磨性不同，耐磨合金鋼板的耐磨性應高于鑄造氣缸。
4.鑄造輥軸上設有通向凹槽和凹槽底部的槽口，鑄造時可在鑄造輥上形成凸孔和槽口。這是為了防止耐磨合金鋼鑄造面板的輥面與鑄造圓柱面緊密接觸，防止其在工作過程中繞輥的軸向軸線和圓周彎曲。鑄造耐磨層的厚度可根據需要控制。在滿足力學性能的基礎上，耐磨層越厚，使用壽命越長。設計后，耐磨合金鋼鑄面板輥面耐磨性提高，優于傳統的輥面耐磨技術，提高了軋輥的使用效率和使用壽命，成本低，具有較高的應用價值。
5.利用材料的耐磨性，設計輥式破碎機的輥軸，以一定的方式插入不同的耐磨合金材料。耐磨性差的總是先磨損形成溝槽，耐磨性好的總是后磨損形成刺。另外，通過軟件仿真分析，結構設計合理。改進后的輥軸具有使用壽命長、耐磨的特點，可以提高輥式破碎機的工作效率和使用壽命。

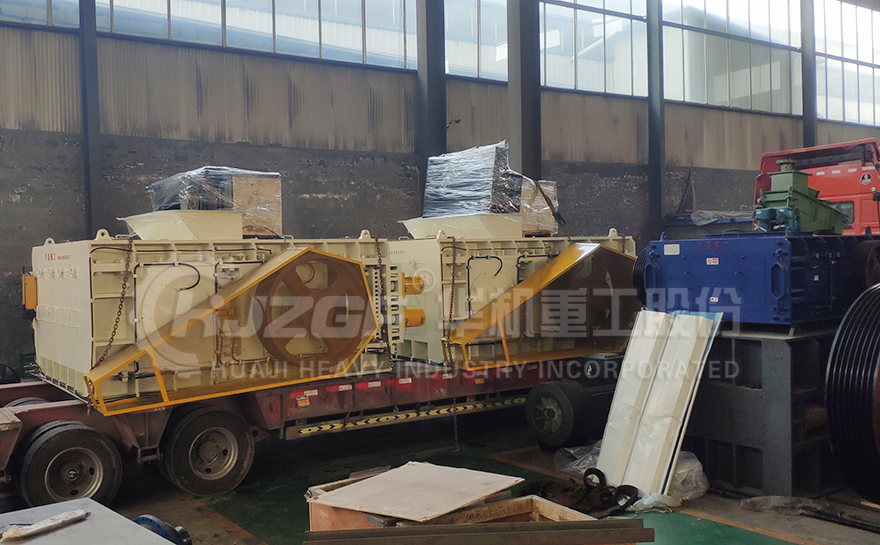

輥式破碎機發貨現場
