2pg雙輥式破碎機內部結構-雙輥破碎機圖片
作者: 華機重工 來源: www.xmnanya.cn
導讀：
看現在的破碎設備市場中華機重工的雙輥破碎機的發展前景一片光明，市場可以說是供不應求，由于華機重工的雙輥式破碎機的優異破碎產量及粒型出料效果，得到了廣大使用用戶的肯
看現在的破碎設備市場中華機重工的雙輥破碎機的發展前景一片光明，市場可以說是供不應求，由于華機重工的雙輥式破碎機的優異破碎產量及粒型出料效果，得到了廣大使用用戶的肯定和信賴。但是在目前的市場大環境下，部分顧客在購買雙輥式破碎機時，對雙輥破碎機的本身結構及設備性能了解并不是很透徹。在此華機重工破碎設備廠家有必要在這里為大家普及下雙輥破碎機知識。下面我們就結合2pg雙輥破碎機結構圖_設計圖紙，來為大家講解下雙輥破碎機結構組成。

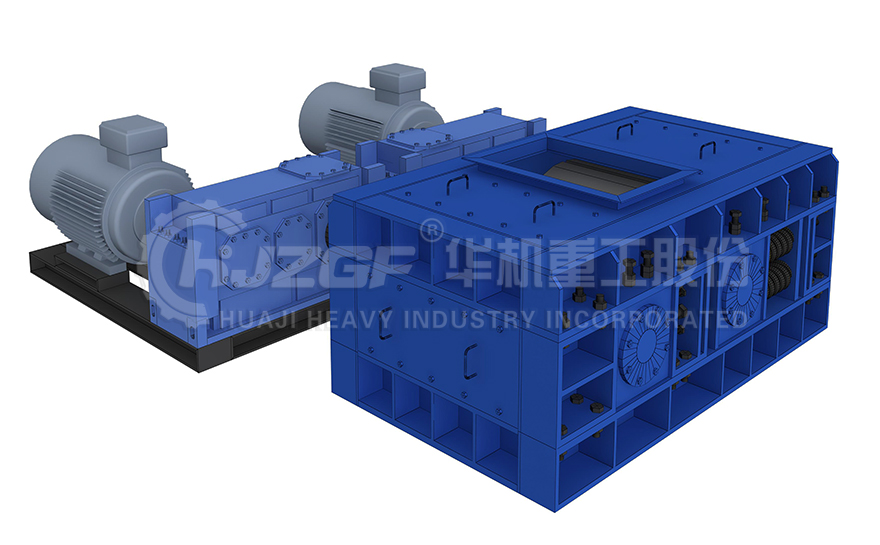

2pg雙輥式破碎機3D機構示意圖
2pg雙輥破碎機主要采用特殊耐磨齒輥高速旋轉對物料進行劈裂破碎(傳統齒輥破碎機采用低速擠壓破碎)，形成了高生產率的機理。本廠生產的2pg雙輥破碎機由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。具有噪聲低，結構簡單，維修方便的優點，生產率高，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。如今，2pg雙輥破碎機的技術努力方向有以下幾點：
1.雙輥破碎機齒板的齒形不再延用傳統設計，齒形大但粒徑又能很好地保證，壽命超長，粗齒板壽命1.5~2年，細齒板壽命不小于10個月。齒的形狀不再是傳統的扇形齒，扇形齒因為形狀和燃煤粒徑的要求，齒不能做得太大，細齒不能超過15mm。由于國內的耐磨材料的限制，實際磨損時間不會(huì )超過3個月，同樣材料我們的雙輥破碎機齒板壽命提高3~4倍。
2.雙輥破碎機由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。
3.出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
4.配有簡便可靠而又能平行瞬間動作的液壓避讓系統?？稍谡Ｍㄟ^(guò)煤及矸石時硬性破碎，保證出料粒徑，不會(huì )超標。在遇到鐵塊和橡膠等難破碎物時，能夠平行退開，硬物通過后又能迅速回到原位，保護了齒板、軸承、軸等不受損壞，保證設備的正常運行，有效降低了設備的維修次數和強度。液壓系統的壓力可根據電廠燃煤的煤種、雜質的多少進行調節，可將硬物對設備的沖擊破碎壞降到最低。
5.開發出超高產量的雙輥破碎機，最高產量達900t/h，結束了超過500t/h就要依靠進口設備的局面。各種篩機在煤干燥時，都能正常篩分，在要求粒徑保證15mm以下且含水率在5%~15%之間時就會(huì )發現頻繁粘堵現象，這也就是電廠不采用先篩后破的原因。我們通過長期試驗，發現篩機網孔在≥30mm時，無論含水率為多少都不會(huì )產生粘堵。于是，我們將篩機與雙輥破碎機結合在一起，開發出入料小于300mm，出料在10mm以下的gf6pg系列篩分破碎機，使齒輥破碎機的產量大大增加。雜物清掃裝置、自動開啟檢測門裝置、軸承測溫裝置等。
6.驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
7.為了自身操作人員的人身生命安全，華機重工提醒您在設備的傳動部分我們在出廠時會(huì )加裝安裝安全罩，請勿自行拆除或破壞。

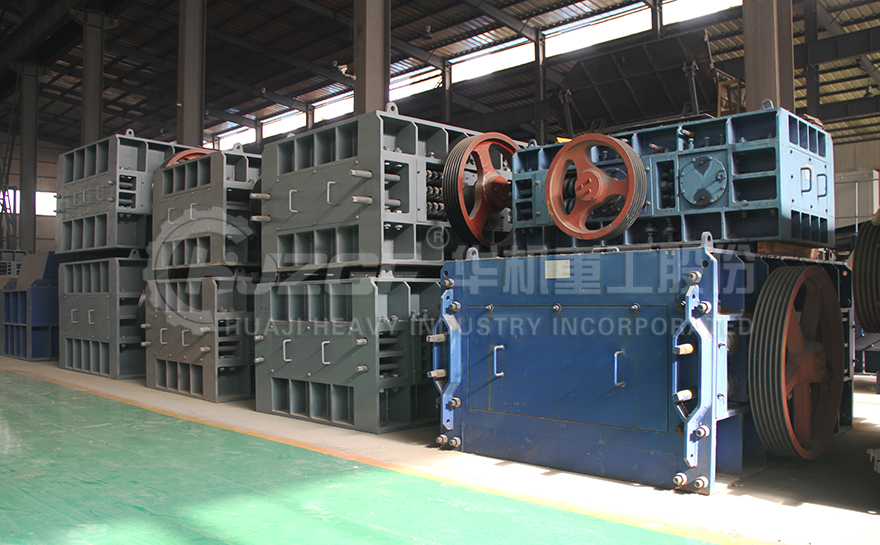

雙輥破碎機設備現場實拍
